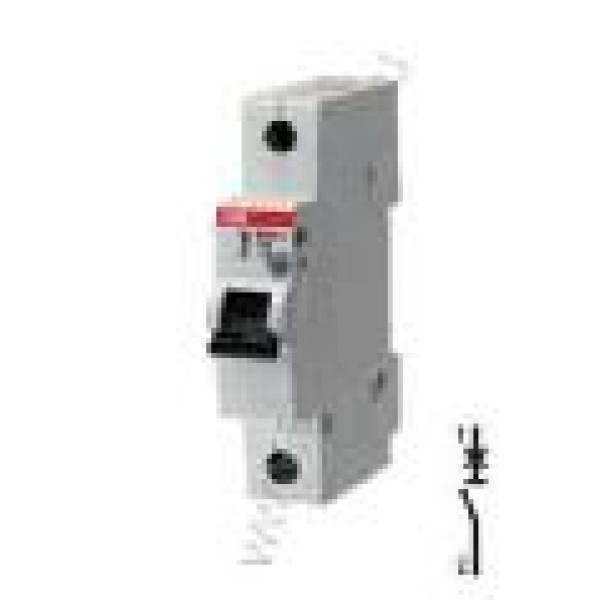

Малогабаритный автоматический выключатель серии S200 предназначен для защиты от избыточного перегрева электрических проводов, кабелей, двигателей и т.д. в случае повышения силы тока при перегрузе, при коротком замыкании или при замыкании на землю. Эти выключатели обеспечивают ограничение силы тока мгновенным электромагнитным и инерционным тепловым расцепителями с фиксированными настройками.

Технические данные:

Нормативные документы: IEC/EN 60 898, IEC/EN 60947, VDE 0641;

Количество полюсов: 1;

Номинальное рабочее напряжение: 230 В (переменного тока) и 60 В (постоянного тока);

Max рабочее напряжение: 1,1Uн;

Min рабочее напряжение: 12 В (переменного и постоянного тока);

Номинальная частота: 50...60 Гц;

Номинальный ток: 63 А;

Номинальная устойчивость к току КЗ: 6 кА;

Номинальный ток отсечки: 5...10 Iном;

Время срабатывания

теплового расцепителя при I=1,13 Iн больше 1 часа

теплового расцепителя при I=1,45 Iн меньше 1 часа

эл.-магнитного расцепителя при I=5 Iн больше 0,1 сек

эл.-магнитного расцепителя при I=10 Iн меньше 0,1 сек

Подключение: проводник сечением 0,75...25 кв.мм;

Монтажное расположение: на усмотрение электромонтажника (любое);

Срок службы (механический): 20 000 срабатываний;

Срок службы (при номинальной нагрузке): 10 000 срабатываний;

Допустимая температура окружающей среды: - 25...+55 С;

Степень защиты: IP 20;

Размеры: - ширина 17,5 мм; - высота 85 мм; - глубина 68 мм;

Установка: на DIN-рейку с помощью пружинного фиксатора Вес нетто: 0,125 кг;
